展频晶振/扩频晶振

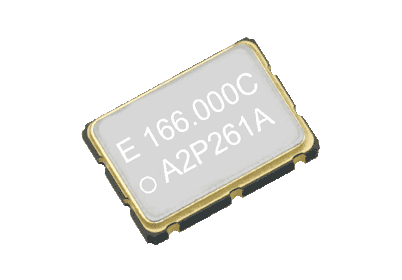

sg-8018ca
sg-8018cb
sg-8018ce
sg-8018ca
sg-8018cb
sg-8018ce

爱普生扩频晶振展频晶振)是一种可扩展频谱晶体振荡器,可做为一个有效的EMI对策。随着产品的缩小,设计用于降低功耗,对抗EMI的挑战更加复杂。展频技术的使用已成为降低EMI电磁干扰的常用手段。在做EMI测试的时候,出现某些频点超标,往往是时钟的问题,EMC设计的一个基本原则是在PCB的源头处降低EMI电磁干扰。展频技术其原理是通过调制输出信号使输出信号的电磁干扰扩散到更大的频谱上。 系统化特点是其主要的优点,由展频晶振产生的所有时钟和定时信号也被以同样的比率加以调制。这给整个系统都带来显著的EMI改善效果。在EMC测试中,只改变一个电容或可编程的数字输入就能够调节频率调制度(扩频百分比)。展频晶振的这种可编程特性简化了展频技术在产品设计和EMC测试中的使用,另一个好处是可以在同一产品中进一步集成可编程的EMI抑制和定时功能,使产品的性能更高,成本更低。
EPSON展频(扩频晶振)提供2520、3225、5032和7050四个才常用规格尺寸,CMOS,电源电压1.8~3.3V,频率范围0.67MHz~170MHz。爱普生可扩展频率晶振代理商-华体会真人代理可根据客户需要烧录常用频率和特殊频点。有样品提供零售,价格请咨询客服。
实践证明引入扩展频谱时钟晶体振荡器调制引入的时钟信号抖动很小。SG-9101通过动态改变时钟频率,有效降低d电磁辐射功率,减少EMI电磁干扰的影响,进而解决EMC辐射超标的问题。

型号 外部尺寸
[ mm ]
频率范围
[ MHz ]
工作温度
[ °C ]
电源电压
[ V ]
输出 传播类型1 传播类型2 扩散范围1
[ % ]
扩散范围2
[ % ]
RoHS
REACH
Brief Sheet
SG-9101CA
SG-9101CB
SG-9101CE
SG-9101CG
CA :
7.0 x 5.0 x 1.3
CB :
5.0 x 3.2 x 1.1
CE :
3.2 x 2.5 x1.05
CG :
2.5 x 2.0 x 0.7
0.67 to 170 -40 to +85
-40 to +105
1.8
2.5
3.3
CMOS Center Spread Down Spread +/-0.25
+/-0.5
+/-0.75
+/-1.0
+/-1.5
+/-2.0
-0.5
-1.0
-1.5
-2.0
-3.0
-4.0
SG-9101CARoHSpdfREACHpdf
SG-9101CBRoHSpdfREACHpdf
SG-9101CERoHSpdfREACHpdf
SG-9101CGRoHSpdfREACHpdf
BriefSheet
pdf
SG-9101CGA
(AEC-Q100)
CG : 2.5 x 2.0 x 0.7 0.67 to 170 -40 to +125 1.8
2.5
3.3
CMOS Center Spread Down Spread +/-0.25
+/-0.5
+/-0.75
+/-1.0
+/-1.5
+/-2.0
-0.5
-1.0
-1.5
-2.0
-3.0
-4.0
RoHSpdfREACHpdf BriefSheet
pdf
