差分晶振

EPSON/爱普生差分晶振是一种六脚有源晶振,第4、5引脚分别输出两个差分信号,2种相位相反的信号消除了共模噪声,使高频晶振的稳定性获得提高。频率范围:50MHz~700MHz;7050、5032、3225等规格尺寸。频率公差20ppm/30ppm/50ppm;主要应用在千兆以太网,光纤通道,SAS,PCI Express服务器,网络等。标准频率值:100MHz,125MHz,150MHz,156.25MHz,200MHz,212.5MHz,250MHz,300MHz等等。与MEMS差分晶振相比,具有更高的稳定性和可靠性。
华体会真人作为爱普生差分晶振等电子元器件授权代理商,常规尺寸、常规频率均备有现货。点击查看爱普生贴片高频差分晶振(OSC)完整标准频率值表

差分晶振

型号 外部尺寸
[ mm ]
输出 频率范围
[ MHz ]
电源电压
[ V ] Typ.
频率温度特征
(频率公差 @工作温度)
[ x10^-6 @°C ~ °C ]
引脚数 选型资料
SG2520EHN 2.5 x 2.0 LV-PECL 25 to 500 2.5
3.3
±20@-40~+85
±20@-40~+105
六脚 SG2520EHN选型资料
SG2520VHN 2.5 x 2.0 LVDS 25 to 500 1.8
2.5
3.3
±20@-40~+85
±20@-40~+105
SG2520EHN选型资料
SG2520EGN 2.5 x 2.0 LV-PECL 25 to 500 2.5
3.3
±25@-40~+85
±30@-40~+85
±50@-40~+85
±25@-40~+105
±30@-40~+105
±50@-40~+105
SG2520EGN选型资料
SG2520VGN 2.5 x 2.0 LVDS 25 to 500 1.8
2.5
3.3
±25@-40~+85
±30@-40~+85
±50@-40~+85
±25@-40~+105
±30@-40~+105
±50@-40~+105
SG2520EGN选型资料
SG3225EAN 3.2 x 2.5 LV-PECL 73.5~700 2.5~3.3 ±30/50@-40~+85
±20@-20~+70
SG3225EAN选型资料
SG3225EEN 3.2 x 2.5 LV-PECL 25~500 2.5
3.3
±25/50@-40~+85
±50@-40~+105
SG5032EEN选型资料
SG3225HBN 3.2 x 2.5 HCSL 100~325 2.5
3.3
±50@-40~+85
±100@-40~+105
(均含10年老化)
SG3225HBN选型资料
SG3225VAN 3.2 x 2.5 LVDS(VAN) 73.5~700 2.5~3.3 ±30/50@-40~+85
±20@-20~+70
SG5032VAN选型资料
SG3225VEN 3.2 x 2.5 LVDS 25~500 2.5
3.3
±25/50@-40~+85
±50@-40~+105
SG3225VEN选型资料
SG5032EAN 5.0 x 3.2 LV-PECL 73.5~700 2.5~3.3 ±30/50@-40~+85
±20@-20~+70
G5032EAN选型资料
SG5032EEN 5.0 x 3.2 LV-PECL 200.1~500 2.5
3.3
±25/50@-40~+85
±50@-40~+105
SG5032EEN选型资料
SG5032VAN 5.0 x 3.2 LVDS(VAN) 73.5~700 2.5~3.3 ±30/50@-40~+85
±20@-20~+70
SG5032VAN选型资料
SG5032VEN 5.0 x 3.2 LVDS 200.1~500 2.5
3.3
±25/50@-40~+85
±50/100@-40~+105
SG5032VEN选型资料

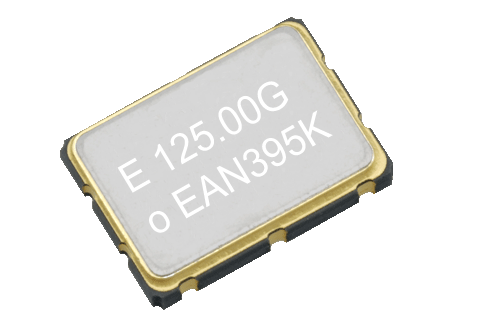

SG7050EAN 7.0 x 5.0 LV-PECL 73.5~700 2.5~3.3 ±30/50@-40~+85
±20@-20~+70
SG5032EAN选型资料
SG7050EEN 7.0 x 5.0 LV-PECL 25~500 2.5
3.3
±25/50@-40~+85/105 SG7050EEN选型资料
SG7050VAN 7.0 x 5.0 LVDS (VAN) 73.5~700 2.5~3.3 ±30/50@-40~+85
±20@-20~+70
SG7050VAN选型资料
SG7050VEN 7.0 x 5.0 LVDS 25~500 2.5
3.3
±25@-40~+85
±50@-40~+105
SG7050VEN选型资料

*1:HBN、EEN和VEN为低噪声低抖动飞秒晶振50~85fs Typ. (fo = 156.25 MHz),
差分多输出有源晶振常用标准频率值表

50MHz 68.75MHz 74.25MHz 75MHz 80MHz 98.304MHz
100MHz 106.25MHz 114.285MHz 122.88MHz 125MHz 125.00625MHz
148.5MHz 150MHz 153.6MHz 156.25MHz 161.1328MHz 200MHz
212.5MHz 250MHz 307.2MHz 312.5MHz 312.515625MHz 350MHz
400MHz 614.4MHz
  • 1、什么是差分晶振

    差分晶振是一种输出差分信号的有源晶振,差分晶振输出差分信号使用2种相位彼此完*相反的信号,从而消除了共模噪声,也被称为有源差分晶振和差分有源晶振。差分晶振可以提供的频率范围较大,从50MHz~700MHz。作为的晶振晶体制造企业,爱普生晶振为用户提供丰富的产品线,方便选择。如需选型支持,可致电400-888-5058咨询。

  • 2、差分晶振常用的封装有哪些

    目前市场主流差分晶振都是6脚贴片封装,常见的规格尺寸有7050和5032,当然爱普生/EPSON还可以提供更小的3225封装体积。

  • 3、差分晶振的作用

    差分晶振一般是为FPGA或CPLD提供稳定时钟信号的,由于FPGA或CPLD价格都比较昂贵,所以选择一款稳定的差分晶振十分必要。除了输出信号模式之外,剩下的参数就和普通有源晶振差不多了。

  • 4、采购差分晶振需要哪些参数

    ① 频率范围:50MHz——700MHZ 任意频率。
    ② 电压: 2.5V 、3.0V、3.3V 可任意选择应用。
    ③ 规格: 7050(7.0*5.0mm) 5032(5.0*3.2mm) 3225(3.2*2.5mm)
    ④ 频率公差:20ppm,25ppm,50ppm,100ppm
    首先要确认好频率,然后是电压,封装尺寸,工作温度以及频率稳定度(精度ppm)。如需索取爱普生晶振原厂规格书或获得晶振选型支持,请加QQ:2572677220(加好友请注明:公司+咨询的产品名)

  • 5、差分晶振的优点是什么

    ① 对外部电磁干扰(EMI)是高度免疫的。
    ② 能够很容易地识别小信号。
    ③ 能够从容精确地处理'双极'信号。

  • 6、差分晶振的应用领域

    应用于千兆以太网,光纤通道,SAS,PCI Express服务器,网络,存储,路由器/交换机,光传输设备等。
