爱普生TG5032SGN高精度温补晶振替代TG5032SAN说明

作者:爱普生代理江苏南山 发布时间:2020-11-27 分类:选型与应用 浏览:57次

TG5032SGN是EPSON官方网站推荐的可以用来替换爱普生TG5032SAN这款0.1ppm(100pp)高精度10脚5032贴片温补晶振型号。
随着爱普生高精度TCXO技术工艺的进步,已经推出了性能更加优秀的两款型号替代者,所以TG5032SAN和类似的TG5032CAN都即将进入产品生命周期的后阶段。作为爱普生温补晶振等频率元器件授权代理商之一,华体会真人接到来自爱普生官方确认通知,这两款晶振将于2021年6月份停止接单。

在过渡期内建议新用户直接选择TG5032SGN试用。华体会真人将提供全程选型支持。已经使用TG5032SAN的老用户不用担心,替代者TG5032SGN高精度温补晶振早已久候多时了,两者在大多数情况下可以直接替换。建议在过渡期内尽快完成新替代型号的样品试用和量产导入。以免影响后期的正常生产。

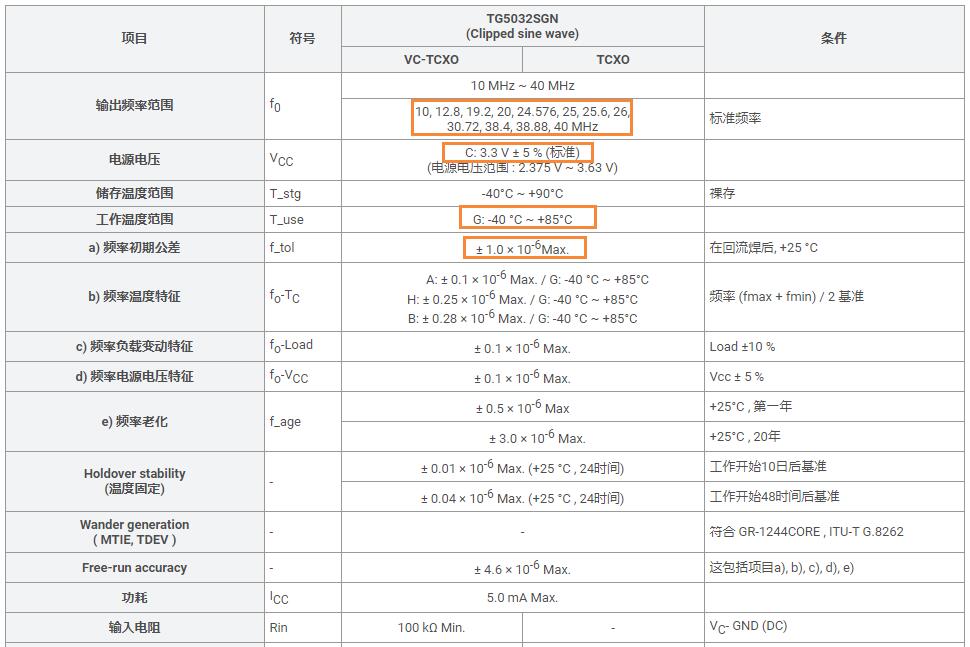

TG5032SAN/TG5032SGN温补晶振实物图SG5032SGN温补晶振主要参数

以下是列出了两者的主要相同点:

1、输出波形都是CMOS;
2、完*相同的外部尺寸:5.0*3.2.1.45mm(10pin);
3、都是10脚温补晶振;
4、温度特性相同:A档0.1ppm Max;H档±0.25ppm;B档:±0.28ppm;频率负载变动特征和频率电源电压特征也同为0.1ppm;
5、两者都可以提供TCXO和VC-TCXO两种选择。
6、用途相同:都主要针对飞蜂窝无线家庭基站(Femtocell)、Stratum3、小型基站(Small Cells)、网络通信等。

TG5032SGN和TG5032SAN不同之处:

1、初始精度不同:TG5032SAN初始公差为2ppm,而替代型号TG5032SGN的精度为1ppm.
2、工作温度不同:TG5032SAN标准品主要提供0~70℃的商业级温补晶振,而TG5032SGN标准品为工业级-40~+85℃。
3、频率范围不同:TG5032SAN频率范围10MHz~50MHz。但是据爱普生官方统计,40MHz~50MHz的使用量有限,所以新推出的替代温补晶振型号TG5032SGN主要满足使用量多的10MHz~40MHz,方便提高频率集中度,进而缩短交期,满足用户交期保障需要。
4、标准频率不同:TG5032SAN的标准频率只有19.2MHz,26MHz,30.72MHz,40MHz四个,而TG5032SGN的标准频率值扩展到了10MHz, 12.8MHz, 19.2MHz, 20MHz, 24.576MHz, 25MHz, 25.6MHz, 26MHz, 30.72MHz, 38.4MHz, 38.88MHz, 40MHz等十二个。
标准频率值的扩充意味着,工程师只要选择标准频率就能够得到爱普生的快速接单响应,缩短爱普生工厂内部协调时间,加快样品或批量生产排期和交付速度。
5、电源电压有差异:TG5032SAN有3.3V和5V两个标准电压。考虑到5V电压已经被3.3V甚至更低电压取代,所以TG5032SGN取消了5V温补晶振的选型,只提供3.3V±5%。

规格书下载:

TG5032SGN选型资料
TG5032SAN选型资料
