微处理器晶体石英时钟和微处理器振荡器

作者:爱普生代理江苏南山 发布时间:2021-05-07 分类:基础知识 浏览:69次

如果不提及微处理器晶体时钟,就无法说明石英晶体振荡器的作用。实际上,几乎所有的微处理器,微控制器,PIC和CPU都使用石英晶体振荡器(晶体振荡器型号)作为其频率确定设备来生成其时钟波形,因为众所周知,与电阻电容器相比,晶体振荡器提供了较高的精度和频率稳定性,( RC)或电感电容(LC)振荡器。

CPU时钟指示处理器可以使用具有1MHz时钟速度的微处理器,PIC或微控制器来运行和处理数据的速度,这意味着它可以在每个时钟周期每秒内部处理数据一百万次。通常,产生微处理器时钟波形所需的只是一个晶体和两个陶瓷电容器,其值范围在15至33pF之间,如下所示。

微处理器石英晶体振荡器


大多数微处理器,微控制器和PIC都有两个标记为OSC1和OSC2的振荡器引脚,用于连接到外部石英晶体电路,标准RC振荡器网络甚至是陶瓷谐振器。在这种类型的微处理器应用中,石英晶体振荡器,贴片晶体振荡器产生一系列连续的方波脉冲,其基频由晶体本身控制。该基本频率调节控制处理器设备的指令流。例如,主时钟和系统时序。

石英晶体振荡器示例

切割后的石英晶体具有以下值:Rs =1kΩ,Cs = 0.05pF,Ls = 3H和Cp = 10pF。计算晶体的串联和并联振荡频率。

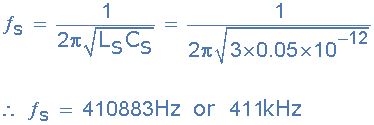

串联振荡频率为:

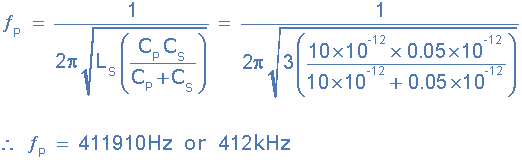

平行振荡频率为:


这样晶体的振荡频率将在411kHz至412kHz之间。
