SG2520EGN和SG2520EHN以及SG2520VGN和SG2520VHN的优点

作者:爱普生代理江苏南山 发布时间:2020-12-29 分类:选型与应用 浏览:44次

前言:
飞秒晶振:抖动性在fs级别的低抖动晶振很多人称为飞秒晶振或者fs晶振,只是一个俗称,爱普生一般称呼为超低抖动晶振。众所周知基波振荡有助于高频低相位抖动特性,但是212.5MHz和500MHz这种高频晶振由于切割精度和机械强度限制一般使用倍频技术实现低基频晶振的高频振荡,而倍频导致了晶振低抖动性变差,相位噪声大,EPSON之所以能量产SG2520EGN和SG2520EHN以及SG2520VGN和SG2520VHN,主要得益于其高水平的激光刻录工艺。

爱普生新推出的四款2520封装fs晶振SG2520EGN和SG2520EHN以及SG2520VGN和SG2520VHN是一种HFF晶振(High frequency fundamental/基波高频晶振)。在不影响晶片强度的前提下,只对晶片的振荡部分进行光刻处理,以形成厚度只有几微米的极薄倒立台面结构,从而实现高频基波。这种光刻技术实现了爱普生低抖动飞秒晶振。爱普生有不少高频低抖动晶振量产型号。本文主要探讨四款2520贴片小尺寸型号的与爱普生之前几个低抖动晶振型号的不同。

高频低相位抖动晶振型号对比

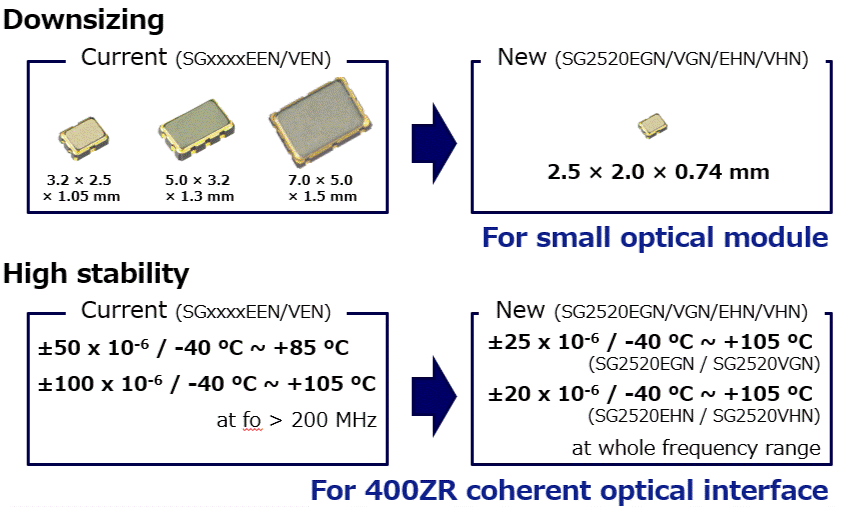

1、与爱普生SG****EEN/VEN相比,SG2520EGN/VGN/EHN/VHN缩小了尺寸.此前爱普生低抖动尺寸主要是3225\5032和7050三种。2520规格出来后,整个封装谱系就比较完整了。
2、与SG****EEN/VEN相比,SG2520EGN/VGN/EHN/VHN的精度也有了大幅度提高。从此前的50ppm/100ppm提高到了20ppm/25ppm

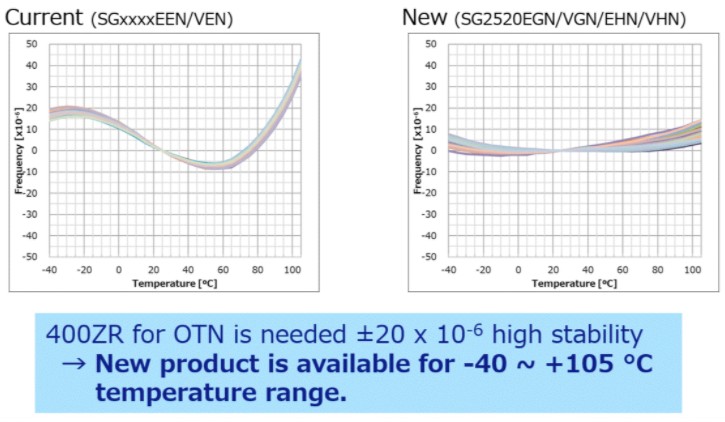

3、更高的精度稳定性

4、更宽的工作温度

400G光模块需要20ppm精度和105℃高温低抖动晶振,SG2520四个系列可以满足要求。

5、更低的抖动

SG****EEN/VEN和SG2520系列两者都是基频的光刻工艺实现了出色的相位抖动和相位噪声特性,SG2520EHN/VHN/EGN/VGN/这四款新产品在这两方面参数性能更加优秀,更适合在高频网络通信系统。下图我们举例说明:
在相同的测试条件下,后者比前者有明显提高。

SG2520VGN/SG2520VHN:38fs

SG3225/5032/7050VEN:60fs

以上测试条件均为fo-156.25MHz

SG2520VGN/SG2520VGN:19fs

SG32265/5032/7050VEN:37fs

以上测试条件fo=391.77MHz

爱普生超低抖动低相位噪声晶振对比

声明:以上内容来自爱普生官方网站,由爱普生晶振代理商-华体会真人通过百度翻译而来,内容仅供参考,欢迎复制原文链接查阅英文官方原版资料:https://www5.epsondevice.com/en/news/topics/sg2520xgn_xhn_lp.html
