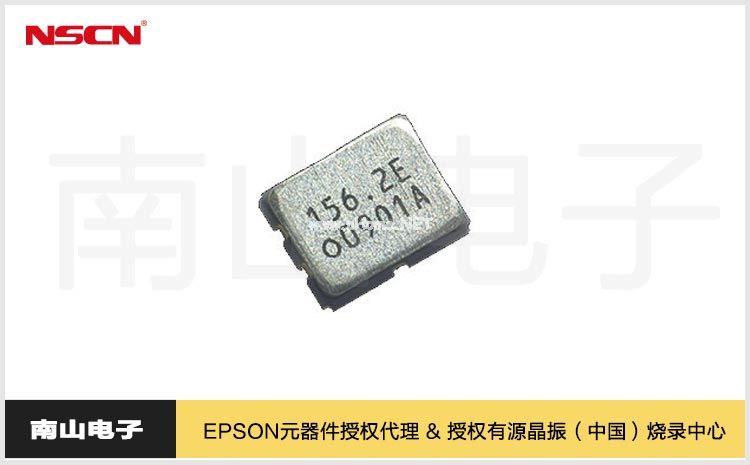

2520高频差分低抖动晶振 支持400G光模块通信的飞秒晶振

作者:爱普生代理江苏南山 发布时间:2020-12-28 分类:选型与应用 浏览:49次


精工爱普生公司(TSE:6724,“ Epson”)于2020年12月推出了四款2020小尺寸有源高频低抖动差分晶振包括SG2520EGN和SG2520EHN以及SG2520VGN和SG2520VHN,它们都是在基频下实现了低相位抖动(≤50fs@491.52MHz),并采用2.5 x 2.0 x 0.74mm的微型封装,四款小尺寸低抖动差分晶振在频率稳定性方面均有了提升。 目前EPSON/爱普生已经开始提供频率高达212.5MHz的基频低抖动差分晶振,爱普生原厂计划在2021年3月开始量产另外两个标准频率212.5MHz到500MHZ的飞秒晶振

随着第五代电信系统(5G)的引入以及移动网络,物联网(IoT),高级驾驶员辅助系统(ADAS)和数据中心的发展,电信网络流量和容量继续增加。同时,通信信号中允许的噪声水平较低,并且网络设备中使用的时钟必须在高频下运行且相位抖动低。连接网络设备的光通信模块越来越快,越来越小,为了以400Gbps和800Gbps的超高速传输以及80km或更远的距离传输数据,需要频率公差为±20 ppm或更小的时钟。

与爱普生较早的同类产品SG3225EEN和SG3225VEN一样,新的SPXO提供高达500MHz的频率和低相位抖动。此外,它们配备有由爱普生(Epson)开发的紧凑型振荡器IC,可补偿内置HFF晶体振荡器4的频率温度系数。与以前的产品相比,使用该IC使爱普生可以将SPXO的占地面积缩小63%,将立方体积缩小44%。此外,它们还具有出色的频率稳定性,在-40至+ 105℃的频率容限仅为SG2520EGN和SG2520VGN的一半,而SG2520EHN和SG2520VHN则为40%。新系列具有适用于小型光通信模块的理想特性。

作为石英晶体设备的先者,爱普生将继续提供电子和社会基础设施所需的晶体设备产品。

随着诸如IoT和ADAS等5G应用的实现,数据流量的增长,网络基础设施变得比以往任何时候都更加重要。IT供应商一直在迅速建立数据中心,并且强烈要求在内部/内部数据中心安装光模块。该应用需要具有“小”,“低抖动”和“高稳定性”的晶体振荡器,而我们的SG2520系列可以满足所有这些要求。以下是我们产品的功能,这些功能将有助于提高光模块的性能。

・更小的外形尺寸(2520)可解决QSFP-DD收发器的PCB布局限制
・ HFF晶体的高频基本振荡可实现低至典型的19 fs的抖动。
·在内部IC总使公差±20×10 -6 包括105℃的工作温度和10年的老化时间
・主要DSP供应商推荐的PAM4 / 400ZR

-输出频率范围(fo):25 MHz至500 MHz
尺寸:2.5 x 2.0 x 0.74 mm-
输出:LV-PECL(SG2520EGN / SG2520EHN),LVDS(SG2520VGN / SG2520VHN)
-电源电压(VCC):1.8 V(典型值) 。(仅适用于LVDS)/典型值为2.5 V. / 3.3 V(典型值)
-工作温度范围:
-40ºC至+ 105ºC-相位抖动(fo = 391.77 MHz,VCC = 3.3 V):典型值为29 fs(LV-PECL),典型值为19 fs(LVDS)

产品应用

  • 网络设备(路由器,交换机,光模块等)
  • 数据中心
  • 工厂自动化设备,测量仪器
  • 高速DA / AD转换器
型号 SG2520EGN SG2520EHN SG2520VGN SG2520VHN
输出类型 LV-PECL LVDS
输出频率范围 25MHz至500MHz
电源电压 2.5V±5%
3.3V±5%
1.8V±5%
2.5V±5%
3.3V±5%
工作温度 -40~+ 85℃;-40和105℃
频率公差 ±25 x 10 -6
±30 x 10 -6
±50 x 10 -6
±20 x 10 -6 ±25 x 10 -6
±30 x 10 -6
±50 x 10 -6
±20 x 10 -6
目前的消费 60mA以下 *大28mA
相位抖动
(12kHz至20MHz)
*大70fs (输出频率156.25MHz)
50fs Max。(输出频率491.52MHz)
*大60fs (输出频率156.25MHz)
50fs Max。(输出频率491.52MHz)
外型尺寸 2.5 x 2.0 x 0.74mm(典型值)

选型资料下载地址:

SG2520EHN选项手册SG2520EHN选项手册
PDFSG2520VHN选型手册
PDFSG2520VGN选型手册
PDFSG2520EGN选型手册
