EPSON/爱普生晶振编码规则与型号识别

作者:爱普生代理江苏南山 发布时间:2020-10-10 分类:常见问题 浏览:43次

市场上目前流行的EPSON晶振的编码广泛意义上至少有三种,分别是当前中国市场使用的晶振型号命名规则(新规则)、北美市场晶振型号命名规则(废弃的规则)以及产品编码。
同一个爱普生晶振却对应三种的编码规则,可能有些采购工程师和设计工程师会有点疑惑,ERP里登记哪种命名规则好呢?

爱普生晶振官方网站推荐代理商-华体会真人的相关同事对此作如下解释:

1、北美市场型号名目规则是一个老旧的命名方法,主要是基于几十年前的市场情况,当时美国电子元器件市场需求量大,且标准频率相对较少。其编码突出特点是:

a、用k或者M表示频率值的单位是kHz还是MHz;
b、频率值精确到小数点后4位;例如32.768khz晶振的频点编码中用32.7680k表示
c、用字母来代替参数;例如对于无源晶振,用字母A表示负载电容为12.5pF,AC表示9pF;
d、用单一数字来表示编带包装的晶振数量;例如:用0表示该晶振是1000pcs编带包装,3表示250只包装,数字5代表3000只,数字8代表6000只。
e、有工作温度及其温度范围内的温度漂移(频率温度特性)


TSX-3225晶振型号编码规则(北美型号命名规则)

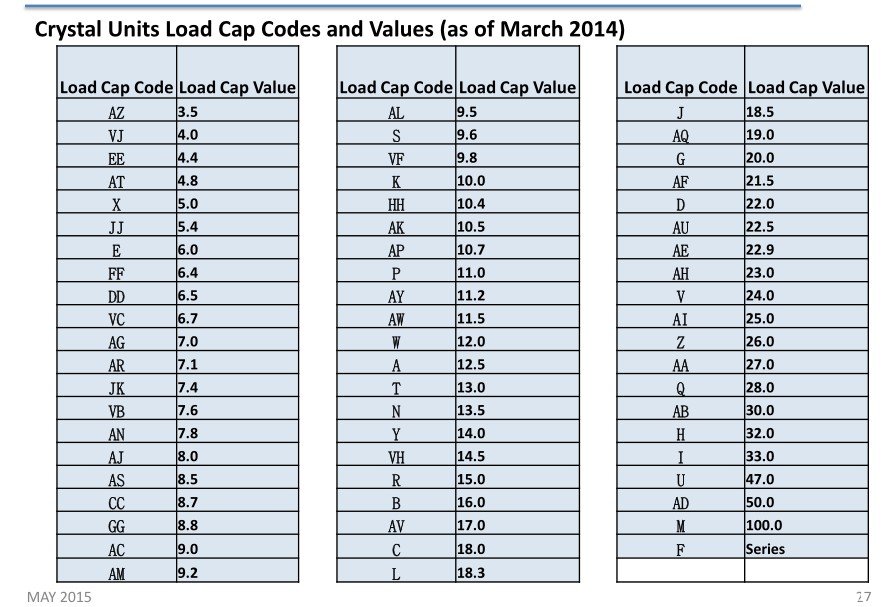

下图为爱普生晶体谐振器表示负载电容字母的含义查询表

爱普生晶振编码规则中负载电容字母的含义

2、现行的新版爱普生晶振编码(型号名目方法)规则,主要是石英晶体谐振器的编码规则差异较大,有源晶振的命名规则差异较小:

a、频率单位kHz或者MHz不再采用简写方式;
b、晶体谐振器只编入25℃下的标准频差,而不在晶振型号中显示整个工作温度范围内的温度系数。
c、频率值小数点后精确到6位,比如32.768khz表示为32.768000khz,8MHz表示为8.0000MHz。

需要注意的是,以上两种型号编码方法在无源晶振中差异较大,在有源晶振编码规则上则差距较小,主要体现在小数点后数字的格式以及频率单位是否简写。

3、EPSON晶振产品编码(料号/订购编码)

由以上晶振型号命名规则可知,单纯看型号不能完*体现出该型号的所有技术参数的差异。
例如标准型号:TSX-3225 24.00000MHZ 9.0 +10-10,该型号的频率温度特性可能有15ppm、20ppm等多种,工作温度也可能有工业级(85℃)可宽温级(105℃)等、包装数量没有表示清楚。爱普生工厂在生产时也需要对客户的一些细节要求作出区分,因此15为的产品编码就应运而生了。这个编码爱普生内部称为晶振的料号。同时采购工程师为了保证每一批次的参数都保持完*一致。就需要做型号后另外加备注才行,比较麻烦,所以也把这个产品编码成为订购编码。

与型号编码规则相比,15位产品编码的好处是少数性,每一个料号对应的参数都有细微差异。需要注意的是EPSON晶振料号(产品编码)
晶振料号的缺点就是可识别性查,单纯从料号本身无法直观看到其详细参数,需要跟爱普生电子元器件代理商-华体会真人等或者爱普生官方技术人员索取完整型号规格书。


下面列几个爱普生晶体谐振器国内命名规则、北美规则、产品料号的几个例子,如需完整晶振命名方法的说明,请与爱普生晶振代理商-华体会真人在线客服联系。



TSX-3225 16MHZ 9.0 +10.0-10.0(-40+85°/18PPM)
X1E000021037500
