常规晶体谐振器 |
|||||||||
型号 | 外部尺寸 [mm] |
额定频率范围 [MHz] |
频率公差 (标准) [x10-6] @+25°C |
频率温度特征 | 规格书下载(PDF) | ||||
---|---|---|---|---|---|---|---|---|---|
频率公差 (标准) [x10-6] |
工作温度 [°C] |
||||||||
FA-118T | 1.6x1.2x0.35 | 24 to 54 | ±10 ±30 | ±12 ±30 | -40 to +85 | ![]() |
|||
FA-128 | 2.0x1.6x0.5 | 16 to 54 | ±10 ±30 | ±10 ±30 | -40 to +85 | ![]() |
|||
FA-20H | 2.5x2.0x0.55 | 12 to 54 | ±10 ±30 | ±10 ±30 | -40 to +85 | ![]() |
|||
TSX-3225 FA-238 FA-238V |
3.2x2.5x0.6 | 16 to 48 | ±10 | ±10 | -40 to +85 | ![]() |
|||
3.2x2.5x0.7 | 16 to 60 | ±50 | ±30 | ||||||
12 to 15.9999 | ±50 | ||||||||
MA-306 | 8.0x3.8x2.54 | 14.31818, 17.734 to 41 |
±50 | ±30 | -20 to +70 | ![]() |
|||
MA-406 MA-505 MA-506 |
11.7x4.8x3.7 | 4 to 29.999 30 to 64 (三次谐波)* |
±50 | ![]() |
|||||
13.46x5.08x4.6 | |||||||||
CA-301 | Φ3.1x9.3(圆柱体) | ±30 | ![]() |
*4.0 MHz ~5.5 MHz范围之间的频率可用性
内置热敏电阻晶振 |
|||||||||
型号 | 外部尺寸 [mm] |
额定频率范围 [MHz] |
频率公差 (标准) [x10-6] @+25°C |
频率温度特征 | 规格书下载(PDF) | ||||
---|---|---|---|---|---|---|---|---|---|
频率公差 (标准) [x10-6] |
工作温度 [°C] |
||||||||
![]() FA2016AS ![]() FA-128S |
2.0x1.6x0.65 | 16 to 54 | ±10 | ±12 | -30 to +85 | ![]() |
|||
2.0x1.6x0.9 | |||||||||
![]() FA-20HS |
2.5x2.0x1.0 | 16 to 54 | ±10 | ±12 | -30 to +85 | ![]() |
汽车用晶体谐振器 |
|||||||||
型号![]() |
外部尺寸 [mm] |
额定频率范围 [MHz] |
频率公差 (标准) [x10-6] @+25°C |
频率温度特征 | 规格书下载(PDF) | ||||
---|---|---|---|---|---|---|---|---|---|
频率公差 (标准) [x10-6] |
工作温度 [°C] |
||||||||
![]() FA2016AA |
2.0x1.6x0.5 | 16 to 54 | ±10 | ±10 ±30 | -40 to +125 | ![]() |
|||
![]() FA-238A |
3.2x2.5x0.7 | 12 to 62.4 | ±15 to ±50 | ±30 ±50 | -40 to 125 | ![]() |
爱普生无源晶振型号命名规则举例

- AT型石英晶体谐振器的优点、缺点与爱普生的解决方法
AT型石英晶体谐振器的振荡是典型的厚度变形振荡,其理想的振荡状态是只在中央部分振荡,而周围部分不产生振荡。对于MHz 频带中较低频带的 AT 型石英晶体谐振器,大多使用倒角加工,使石英片的中央部分与周围的厚度不同,从而获得该效果。通常,石英晶振制造商更多使用AT型石英晶体谐振器。
AT型无源贴片晶振的优点在于:
①在常温范围内有拐点,频率在较宽的温度范围内保持稳定;
②覆盖的高频范围较宽;
③与石英片的长宽尺寸无关,只需控制石英片厚度就能获得所需高频,因此适于小型化;
④只需旋转 Z轴就能进行石英片切割,便于生产。缺点:常规AT晶振的频率输出范围在较小,通常机械性研磨实现批量、稳定生产的频率限度为以基波起振 50MHz 左右(石英片厚度为约 30μm)。但是,若要从 AT型石英晶体直接起振高频,则需将石英片加工得很薄。这在加工方法和机械性强度等方面存在着制约。

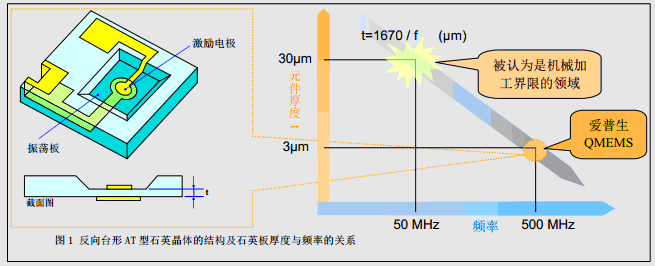

爱普生晶体谐振器的解决方案:为了获取更大的频率输出,目前EPSON采用其独有的"QMEMS"技术,生产出只将振荡部分加工变薄的反向台形 AT 型石英晶体,生产出只将激励部分加工成几微米的反向台结构,使用高次振动的振动模式(三次谐波)达到 50MHz 至 150MHz,既保证了芯片的强度又能以基波起振高频,由此产生高频、稳定的基准信号。
