RX6110SA B爱普生hth最新网的特点与选项资料

点击下载完整版：RX6110SA Bhth最新网选项资料下载（PDF格式；287kb）

---

RX6110SA是EPSON品牌推出的一款低功耗（130nA / 3V(Typ.)）高稳定（月误差1分钟）hth最新网，共14个引脚，具有丰富的功能。与RX8010SJ、RX-8900CE、RX-8010SJ B、RX8130CE B等型号都属于爱普生需求量很大的实时时钟芯片。爱普生时钟芯片代理商-华体会真人备有一定数量的中转库存。

二、爱普生RX6110SAhth最新网的特点

精工爱普生公司的RX6110SA时钟模块所消耗的电流与EPSON的RX-8571SA相比更减少了35%，实现了130nA(工作电压3V下的测试的标准值)。

RX6110SA被应用在时钟功能的各种电子设备，适于使用大容量电容备用的处理系统，能为顾客处理系统的低耗电及降低设计量做贡献。

爱普生的“RX6110SA”应用多年积累的半导体设计技术，内建不使用二极管的电源切换电路与专用的接口电源端子，实现了130nA(Typ.)的低电流消耗并降低了功率损失。RX6110SA时钟芯片除了以1.8V接口连接处理系统的CPU以外，还可以同时从其它电源端子对备用电源进行5V充电，因此能够大幅度延长备用时间。

而且，该商品设有可用于记录处理系统工作和备用等时间的长时间累计定时器，还搭载了32.768kHz输出、报警功能、固定周期定时器中断功能和RAM等各种功能。RX6110SA时钟芯片能够灵活应对顾客的各种系统构成，例如可通过切换接口端子而简便地选择SPI-BUS(*4)和I2C-BUS(*5)，也可以使用一次或二次电池作为备用电池等。

爱普生作为石英元器件的引领品牌，今后亦将不断地应用独创技术，以丰富的商品阵容为顾客提供安心、安全与舒适。

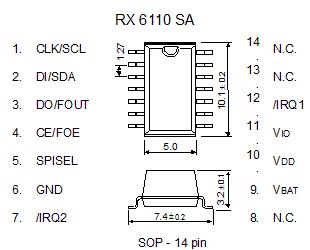

三、RX6110SA实时时钟芯片的引脚与功能

(单位:mm)
※金属可能暴露在该产品的顶部或底部。但这不会影响任何规格性能。

信号名称	输入/输出	功能
SPISEL	输入	接口选择引脚 SPI 被选择为"H"电平(VIO 电压)/ I2C被设选择为"L"电平(GND 电压)
CE/FOE	输入	SPI: 应该被锁定为高电平才能允许存取数据到CPU。具备一个下拉电阻 I2C: 它是一个控制DO/FOUT的输入脚。 当DO/FOUT不需要频率输出时，CE/OE必须接GND。
CLK/SCL	输入	移位时钟输入引脚，用于串行数据传输。
DI/SDA	输入/ 输出	SPI: 数据输入引脚，用于串行数据传输。 I2C: 数据输入/输出引脚，用于串行数据传输。
DO/FOUT	输出	SPI: 数据输出引脚，用于串行数据传输。 I2C: 这是一个由CE/FOE脚控制的CMOS输出脚(频率选择： 32.768KHZ/ 1024Hz/ 1HZ/ 高阻)
/ IRQ1	输出	这个脚用于报警，定时，时间更新和频率输出中断信号("L"有效) 这是一个N沟道开漏输出脚，能备份模式输出
/ IRQ2	输出	这个脚用于定时，频率输出的中断信号("L"有效) 这是一个CMOS输出脚。VDD小于1.6V时这个脚呈高阻态。
VDD	-	连接到电源正极。能加与VIO不同的电压。
VIO	-	这个引脚是电源供电引脚，为输入和输出还有输入/输出端供电，连接到正电源供电端
VBAT	-	连接到二次电源或者电容，进行备份电源
GND	-	接地

---

相关阅读：

一、什么是hth最新网？

hth最新网也有人称为时钟芯片，英文简称为RTC。是指在同一封装中内建了具有时钟、日历等功能的实时时钟芯片和32.768kHz晶体振荡单元的产品。为此，不需要设计振荡电路及调整时钟精度，还具有提高电路基板空间效率的优点。近年，随着顾客的环保及削减成本的意识不断高涨，处理系统不再使用电池而改用大容量电容作为备用电源的事例逐渐增加。以前的处理系统的电源切换电路大多使用二极管构成，顾客必须综合性地计算各种要素并将其反映到设计中去。计算的内容包括备用时间、hth最新网自身的电流消耗，以及因二极管的泄漏电流和正向电压降造成的功率损失等。

通常，hth最新网应用其发出的石英振荡不断更新日历数据和时间数据，当主电源被切断及停电时将无法更新数据，为此需要设置使用备用电源的数据保持电路。而且，电源电路必须能够在适宜的时间切换主电源和备用电源。
