RX8111CE B :I2C接口8时间戳0.1uA超低功耗hth最新网
概述:
RX8111CE是一个集成了32.768khz晶体振荡器的低电压(1.1V~5.5V)低功耗(0.1uA)小尺寸(3225)I2C接口10引脚hth最新网。 可用来替换爱普生RX8130CE实时时钟芯片。两者都属于新型小尺寸RTC模块,具有内置的频率调整后的32.768 kHz晶振单元和自动电池切换功能。但是,RX8111C这个新模块还配备了时间戳功能,用于记录和存储时间信息。例如,该功能可用于记录系统软件更新,电池更换和系统警报的时间。即使将电源切换到备用电池,也会存储时间戳,从而提高了系统的耐用性。新模块消耗100nA的电流,比此前的RX8130CE时钟模块提高了67%。电流消耗的显着减少使得可以使用更小,更便宜的二次电池或电容器。此外,爱普生还通过提供SPI-Bus接口和I接口扩展了接口选项。2个C-Bus * 2接口。
RX8111CEhth最新网除了提供日历(年、月、日、时、分、秒),还提供从1/1024秒到年的时间戳、报警、唤醒定时器、时间更新中断和32.768kHz输出等其他功能。时间戳函数多可记录8个事件。使用备用电池充电控制功能和接口电源输入引脚,RX811CE可支持各种电源电路。上面提到的所有功能都是在一个和紧凑的3.2 x 2.5mm陶瓷封装,可用于各种需要小占用面积的应用。
规格书下载
爱普生官方提供的规格书下载连接RX8111CEhth最新网选型手册(1.94Mb)
标准型号与产品编码
RX8111CE AX1B000421000115 00
RX8111CE BX1B000421000215 00
特点:
- •内置频率调节32.768kHz晶体单元
- •接口类型:I2C(较高400 kHz)
- •备用低电流消耗:100毫安/3.0伏(典型值)。
- •宽工作电压范围:1.6 V至5.5 V
- •宽时间保持器电压范围:1.1 V至5.5 V
- •自动电源切换功能:自动切换至备用电源
- 通过监测VDD电压。
- •时间戳功能:8倍时间戳,1/256秒,可选择多个触发器。
- •时间戳存储器可用作用户存储器;512位,64字×8位
- •警报中断:日、日、时、分、秒
- •各种功能包括完整日历、秒警报、唤醒定时器和32.768 kHz输出
- •自我监控功能:电压检测、晶体振荡停止等。
RX8111C实物图
ss

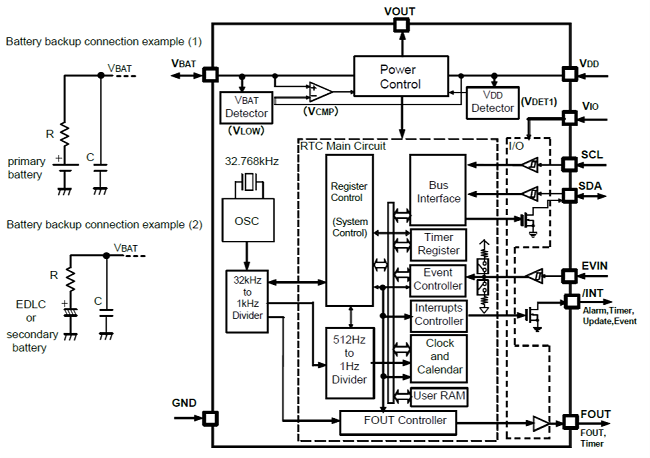

RX8111C内部结构图
-
