声表面波滤波器

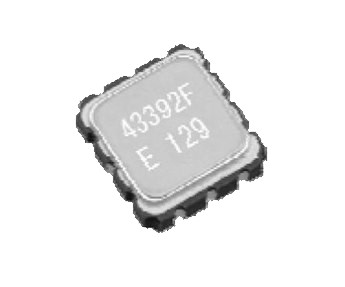

声表面波滤波器的英文缩写为SAWF(Surface Acoustic Wave Filter)，也有人简称为SAW滤波器。声表面波滤波器（SAWF）是利用压电材料的压电效应和声特性来工作的，以极陡的过度带使邻频传输得以实现，与隔频传输相比，频谱利用率提高了一倍。EPSON现有FF-555和FF-32N两个系列属于中频SAW滤波器（额定工作频率在300MHz到500MHz之间），插入损耗不超过3.5dB，通频带宽f_nom±100kHz Min.或±200kHzMin，主要应用在无线远程控制，例如无线LAN及数字电视的传输系统等领域，尤其适用于汽车无匙门禁等车载电子产品。

SAW滤波器的主要优点是设计灵活性大、模拟/数字兼容、群延迟时间偏差和频率选择性优良（可选频 率范围为10MHz～3GHz）、输入输出阻抗误差小、传输损耗小、抗电磁干扰（EMI）性能好、可靠性高、制作的器件体小量轻，其体积、重量分别是陶瓷 介质滤波器的1/40和1/30左右，且能实现多种复杂的功能。满足了现代通信系统设备及便携式电话轻薄短小化和高频化、数字 化、高性能、高可靠等方面的要求。

主要缺点：所需基片材料的价格昂贵，对基片的定向、切割、研磨、抛光和制造工艺要求高。受基片结晶工艺苛刻和制造精度 要求严的影响，包括EPSON在内的少数几家掌握压电基片生产技术的制造商垄断了SAW滤波器市场。

SAW滤波器的匹配不同于其他滤波器的匹配，针对不同结构的SAW滤波器其匹配目标不同。对于高损耗SAW滤波器并不需要与外部电路完*的共轭理想匹配，因为在较大的声辐射条件下，改进理想匹配虽然可以实现低损耗，但却是以增加幅度和相位波动为代价的。这些器件通常有意使器件在一定程度上失配。对于中等损耗的SPUDT滤波器，其匹配也不完*是理想电匹配。对于1~4dB的低损耗SAW滤波器则要求尽量理想电匹配以取得*小损耗。
为了使声表面波器件应用简单，滤波器的输入输出端一般采用二元件进行匹配。对不同的SAW滤波器S参数，匹配网络不同，需要根据Smith圆图，选取合适的匹配网络结构。在Smith圆图中，经匹配从起点到目的位置点经过的曲线长度越短，匹配后频响特性越好。

AW滤波器匹配时需要注意的问题：
(1)评估板和系统板上的匹配元件值有些差异，其原因是分布参数不同，需要微调元件值。
(2)高损耗滤波器通常要求失配，以得到好的通带特性。
(3)低损耗滤波器通常要求*佳匹配，以得到小的损耗和驻波系数（SWR）。
(4)损耗越小的滤波器对匹配元件值越敏感。
